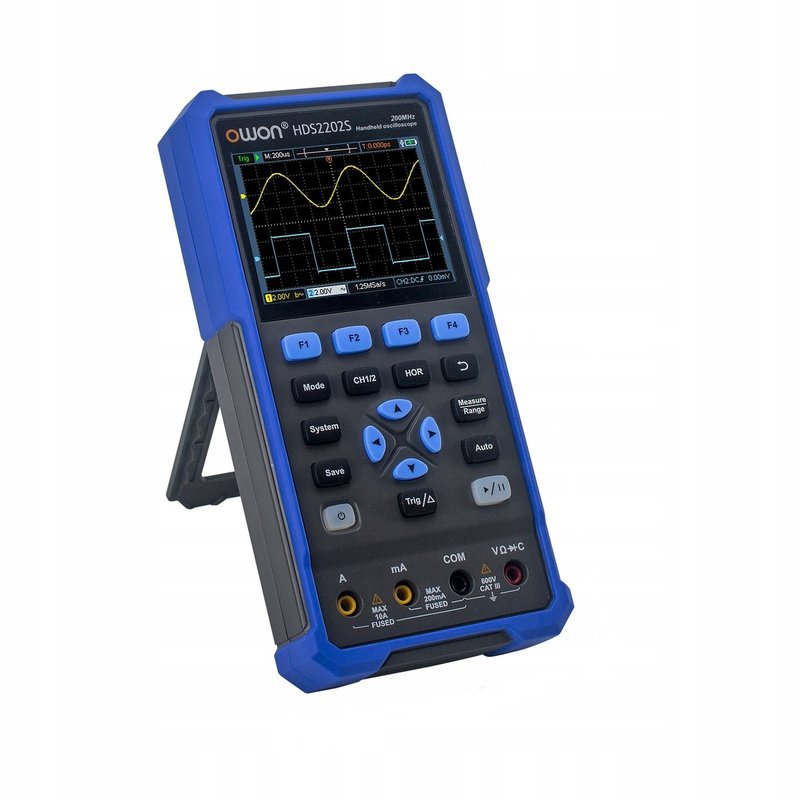

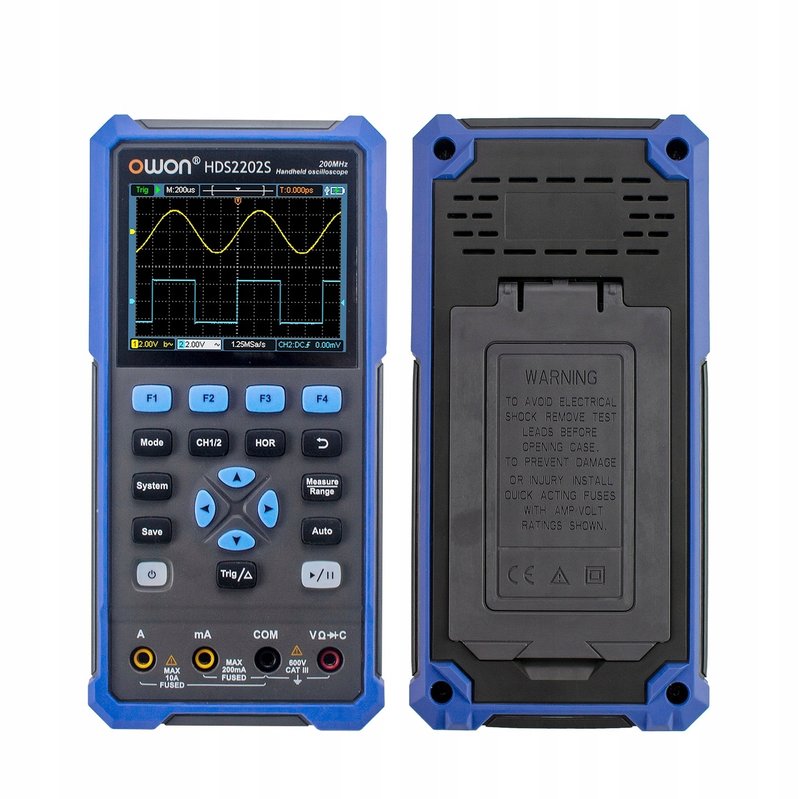

OWON HDS2202S – це портативний двоканальний осцилограф з вбудованим мультиметром і одноканальним генератором сигналів з максимальною частотою 25 МГц. Смуга пропускання осцилографа 200 МГц, частота дискретизації 1 Гвиб/с, об’єм пам’яті 4 кБ і 3,5" РК-дисплей. Мультиметр на 20000 відліків дозволяє вимірювати напругу, струм, опір, ємність, провідність, а також тестувати діоди. Завдяки висококонтрастному РК-дисплею з високою роздільною здатністю, осцилограф можна використовувати навіть за умов яскравого сонячного світла.
Особливості
- Прилад 3 в 1: осцилограф + мультиметр + генератор сигналів
- Смуга пропускання: 200 МГц, частота дискретизації: 1 Гвиб/с
- Вбудований генератор сигналів створює синусоїдальні (до 25 МГц), квадратні (до 5 МГц), пилкоподібні (до 1 МГц), імпульсні (до 5 МГц) і довільні (до 5 МГц) форми сигналів із частотою дискретизації 125 Мвиб/с
- Функції мультиметра: напруга, струм, опір, ємність, тест діодів і провідність
- 3,5-дюймовий кольоровий висококонтрастний РК-дисплей з високою роздільною здатністю, придатний для використання на відкритому повітрі
- Акумуляторна батарея з потужністю споживання ≤3 Вт забезпечує до 6 годин безперервної роботи

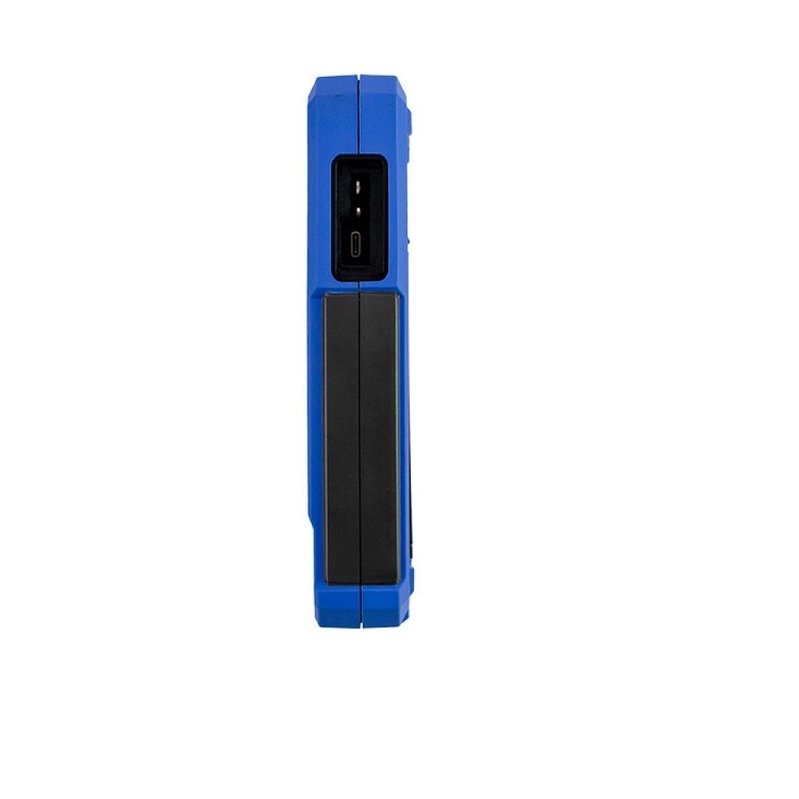

- Інтерфейс USB Type-C, підтримка команд SCPI, можливість живлення від зовнішнього акумулятора
- Функція самокалібрування
Технічні характеристики
| Осцилограф | ||
|---|---|---|
| Канали | 2 | |
| Смуга пропускання | 200 МГц | |
| Частота дискретизації | 1 Гвиб/с | |
| Режими вибірки | пряма вибірка, пікові вимірювання | |
| Обсяг пам’яті | 4 кБ | |
| Запис осцилограм | 10 000 осцилограм/с | |
| Режими входу | DC, AC, GND | |
| Вхідний імпеданс | 1 МОм ± 2%, паралельно з 16 пФ ± 10 пФ | |
| Коефіцієнт ділення | 1X, 10X, 100X, 1000X, 10000X | |
| Макс. вхідна напруга | 400 В (DC+AC, PK-PK, вхідний опір 1 МОм; коефіцієнт ділення 10:1) | |
| Межа смуги пропускання | 20 МГц | |
| Горизонтальна шкала | 2 нс/под-1000 с/под, крок 1-2-5 | |
| Вертикальна чутливість | 10 мВ/под-10 В/под | |
| Вертикальна роздільна здатність | 8 біт | |
| Тип запуску | Edge | |
| Режими запуску | Авто, нормальний, одиничний | |
| Автоматичні вимірювання | Частота, період, амплітуда, макс, мін, середнє, пік-пік | |
| Курсорні вимірювання | ΔV, ΔT, ΔT&ΔV між курсорами | |
| Мультиметр | ||
| Роздільність | 20000 відліків | |
| Функції вимірювання | напруга, струм, опір, ємність, тестування діодів, перевірка цілісності кола | |
| Вхідний опір | 10 МОм | |
| Максимальна вхідна напруга | AC 750 В, DC 1000 В | |
| Максимальний вхідний струм | DC: 10 А; AC: 10 А | |
| Тестування діодів | 0-2 В | |
| Генератор сигналів | ||
| Вихідна частота | Синус: 0,1 Гц – 25 МГц Квадрат: 0,1 Гц – 5 МГц Пилкоподібні: 0,1 Гц – 1 МГц Імпульс: 0,1 Гц – 5 МГц Довільні: 0,1 Гц – 5 МГц |
|
| Частота дискретизації | 125 Мвиб/с | |
| Кількість каналів | 1 | |
| Діапазон амплітуд (високий опір) | 20 мВпп – 5 Впп | |
| Пам’ять | 8K | |
| Вертикальна роздільна здатність | 14 біт | |
| Вихідний опір | 50 Ом | |
| Загальні характеристики | ||
| Дисплей | 3,5-дюймовий РК, 320 × 240 пікселів | |
| Інтерфейс | USB Type-C | |
| Габарити | 198 мм × 96 мм × 38 мм | |
| Вага | 600 г | |
Відео
Посібник користувача
Завантажити посібник користувача для OWON HDS2202S (англ.).
Комплектація
- Цифровий осцилограф OWON HDS2202S — 1 шт.
- Вимірювальні щупи для осцилографа — 1 компл.
- Вимірювальні щупи для мультиметра — 1 компл.
- Регулювальна викрутка — 1 шт.
- Затискач BNC-"крокодил" — 2 шт.
- Кабель USB — 1 шт.
- Сумка для зберігання і перенесення — 1 шт.
- Посібник користувача — 1 шт.
